土木設計各種ＣＡＤ図面作成

各種コンクリート構造物配筋図、構造図、一般図（道路、鉄道、地下構造、下水、河川等）
コンクリート二次製品構造物の計画・配列図、構造図、配筋図等
（擁壁、ボックスカルバート、水路、C.C.BOX(電線共同溝)など）

使用CAD：AutoCAD

コンクリート構造物計画・設計支援

道路、河川などの土木構造物の構造検討・各種構造計算書・数量計算書作成
コンクリート二次製品の計画・設計

保有プログラム
・BOXカルバートの設計
・擁壁の設計
・マンホールの設計
・FRAME（面内）
・RC断面計算
（全てFORUM8製）

作図サンプル

橋梁上部工

PC単純桁橋	PC単純床版橋	壁高欄

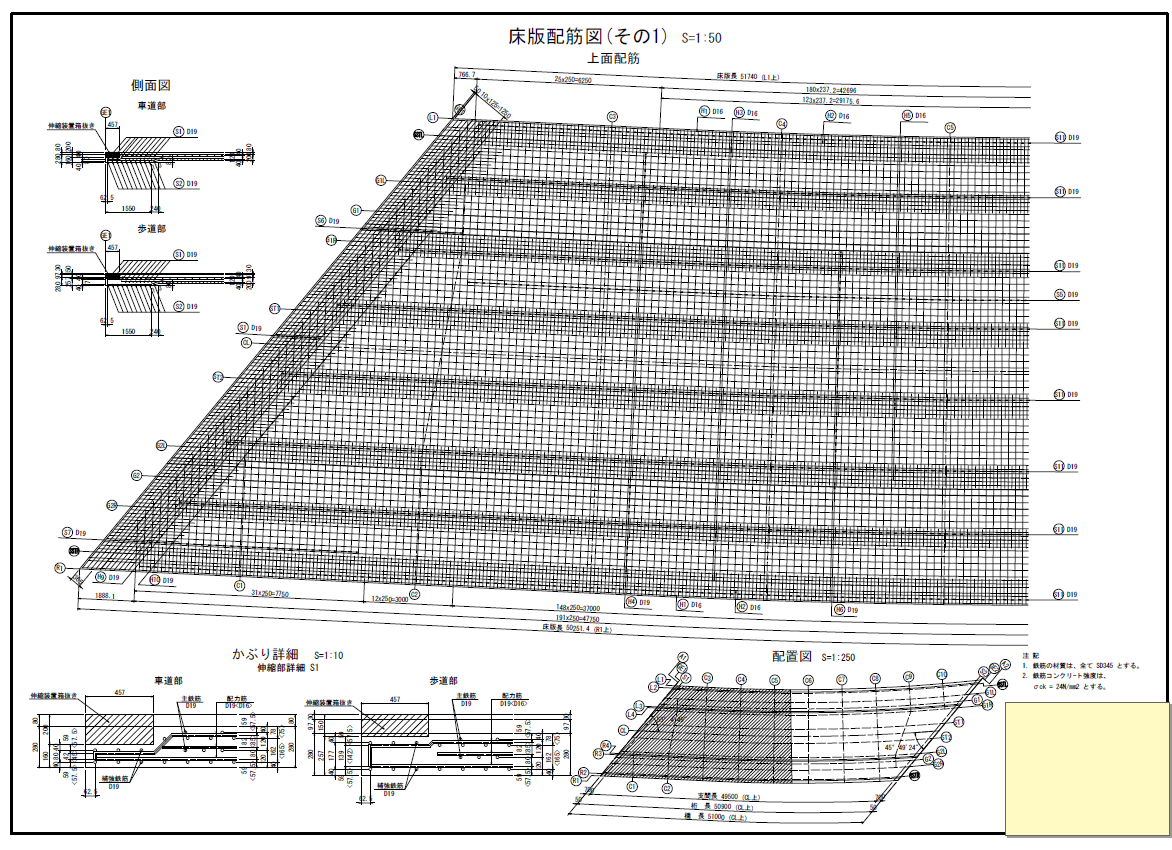

PC床版	RC床版

橋梁下部工

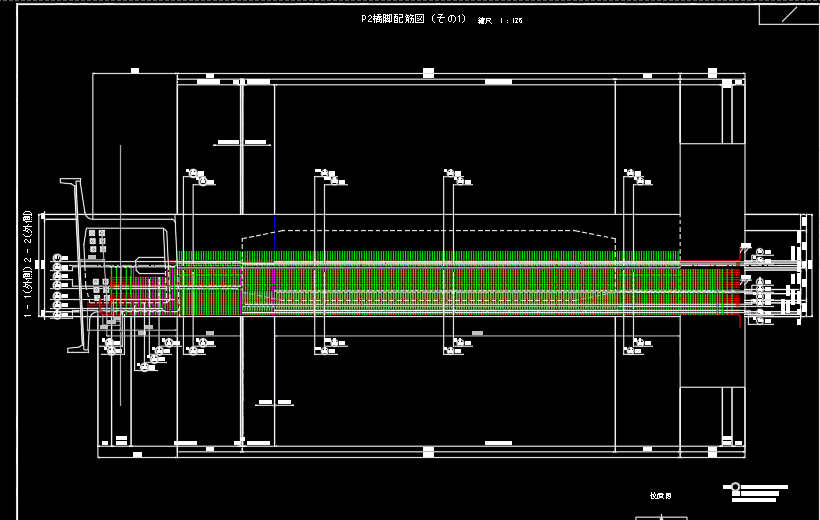

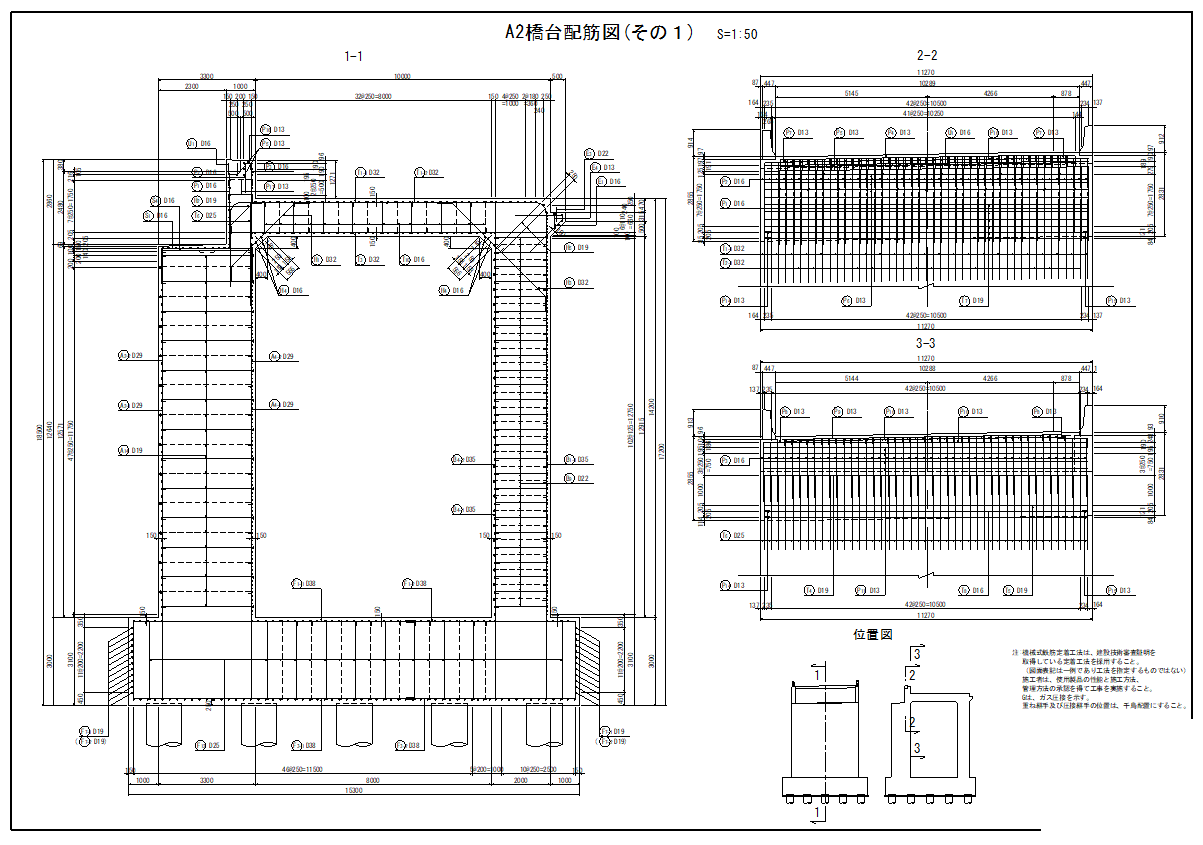

逆T橋台	ラーメン橋台	柱式橋脚

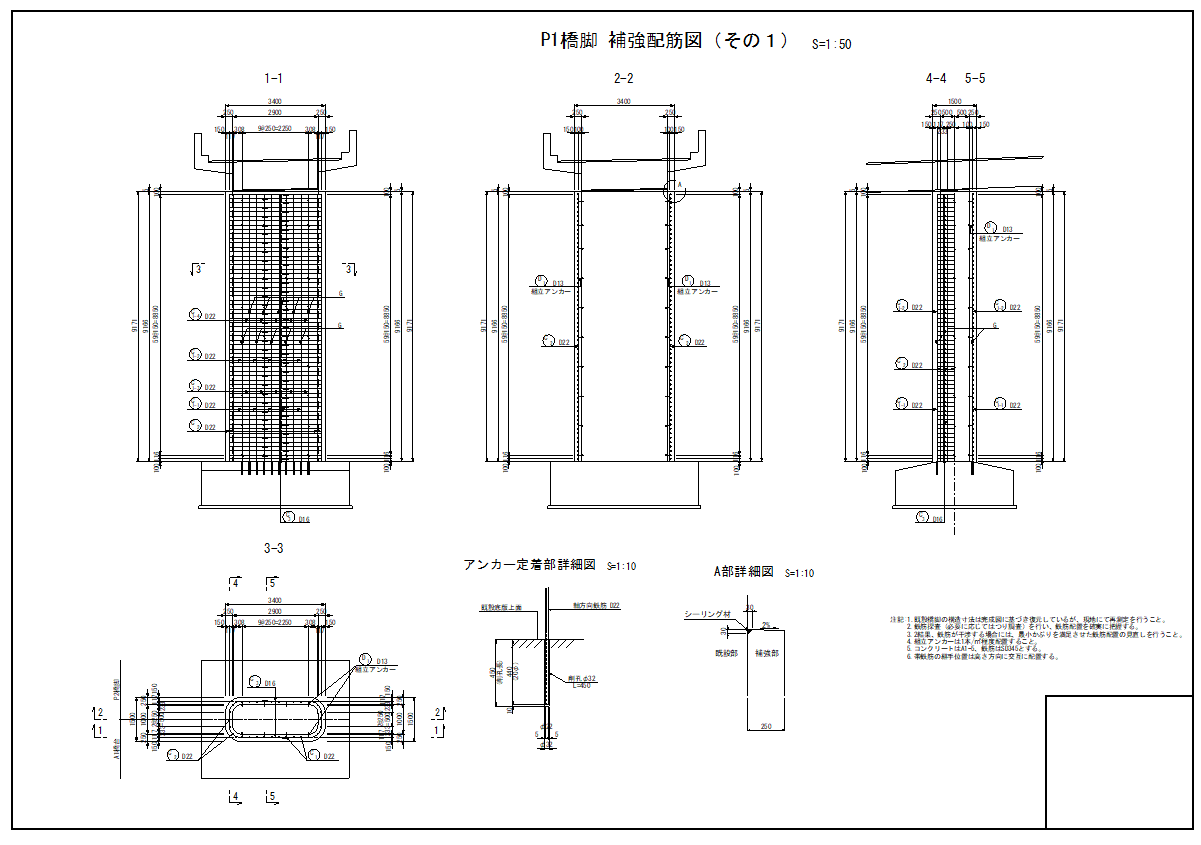

橋脚耐震補強

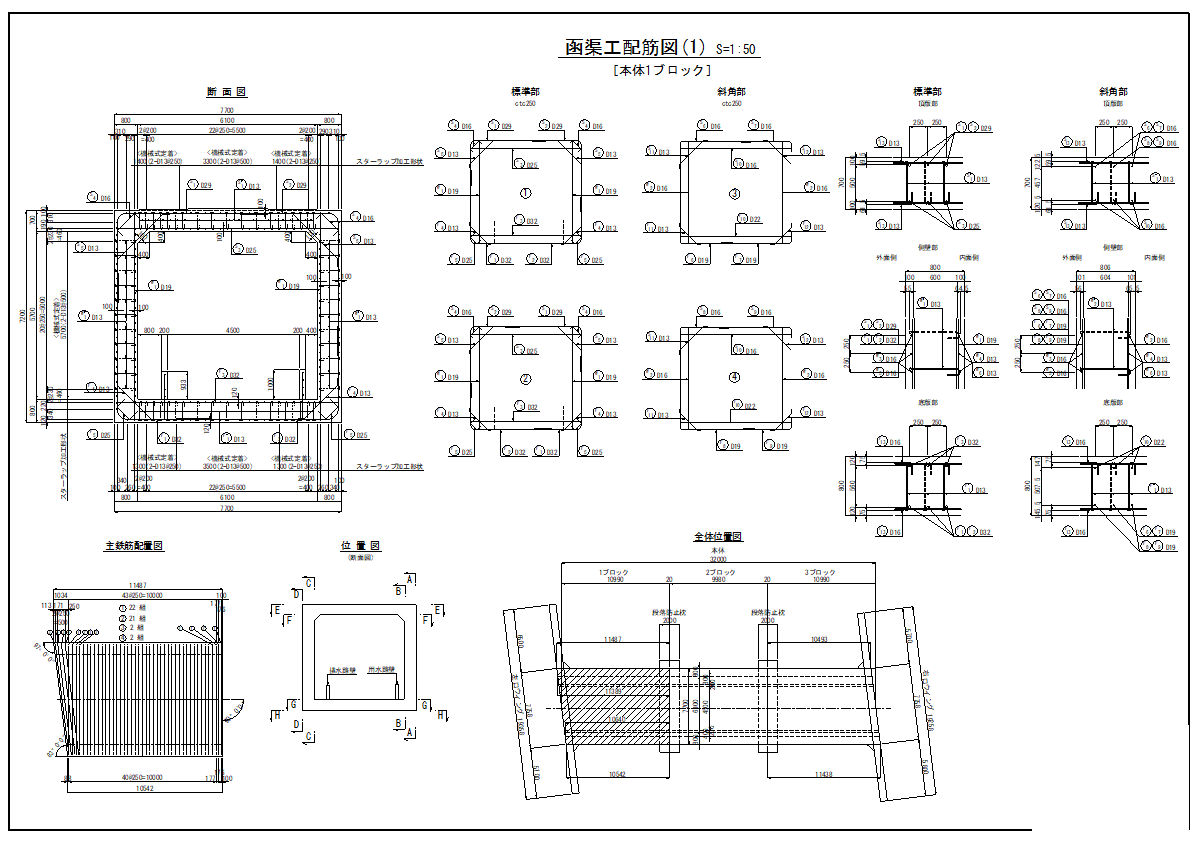

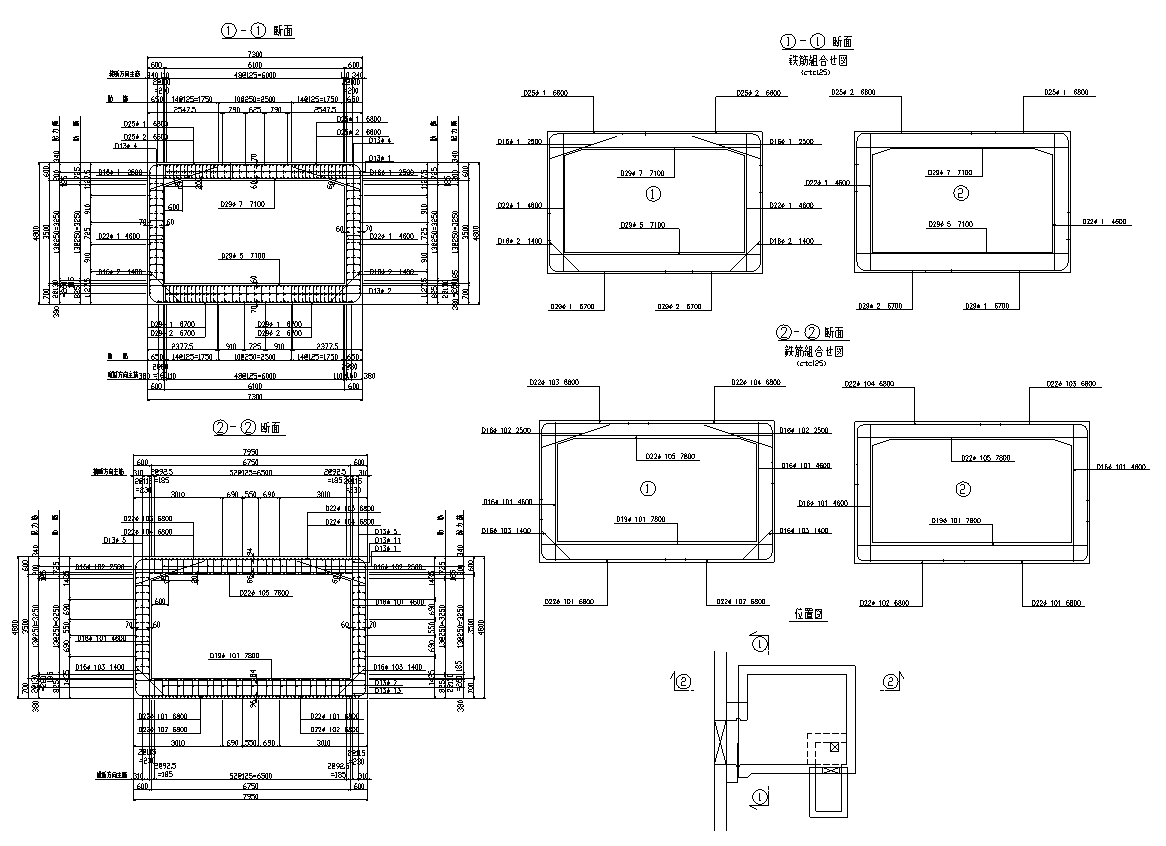

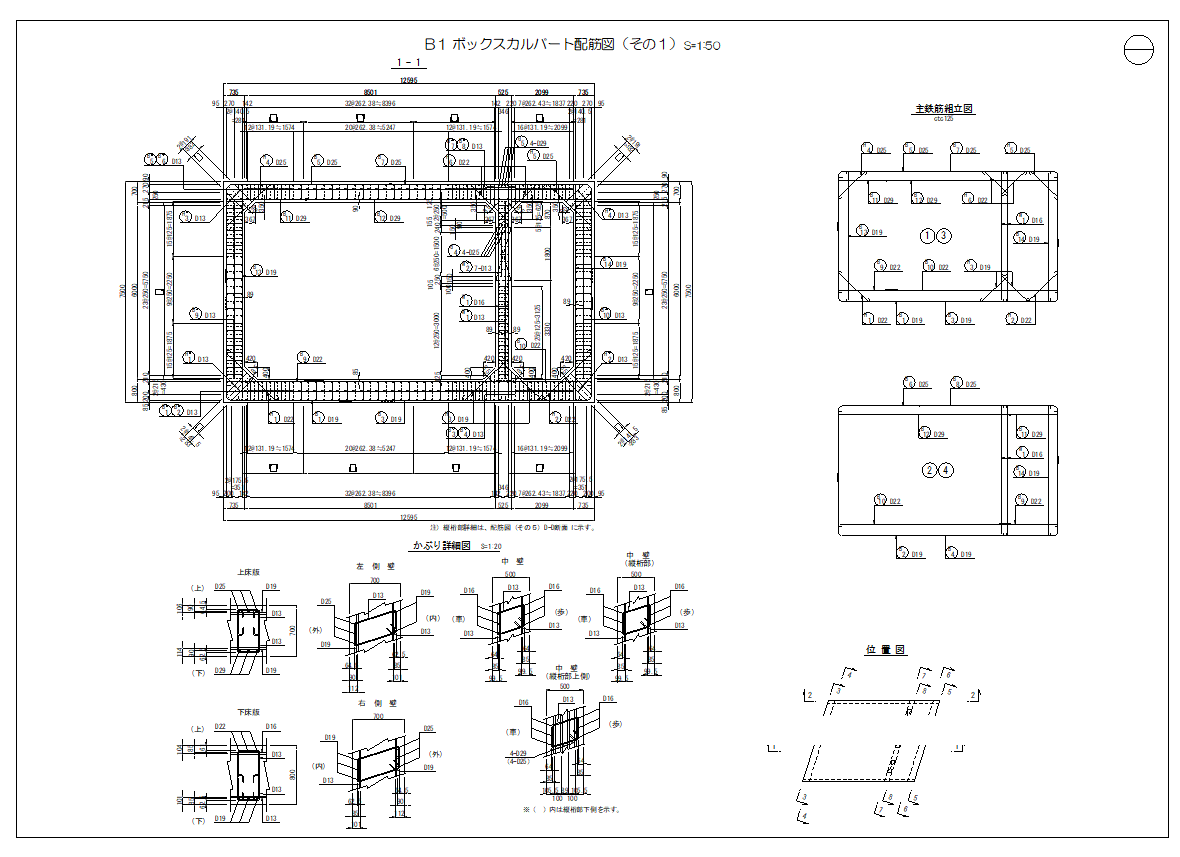

函渠工・ボックスカルバート（道路）

3連BOX

横断BOX

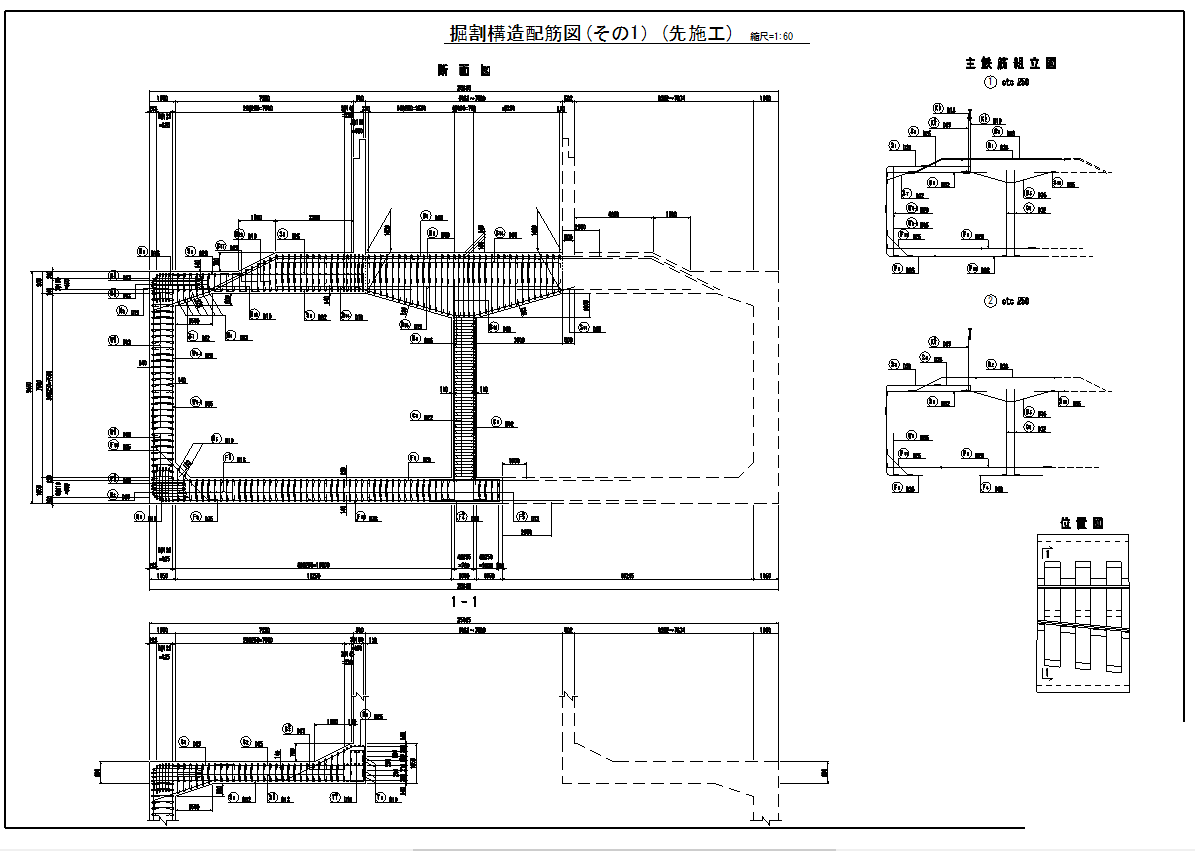

掘割構造

鉄道構造物

ボックスカルバート（アンダーパス）

エレベーター

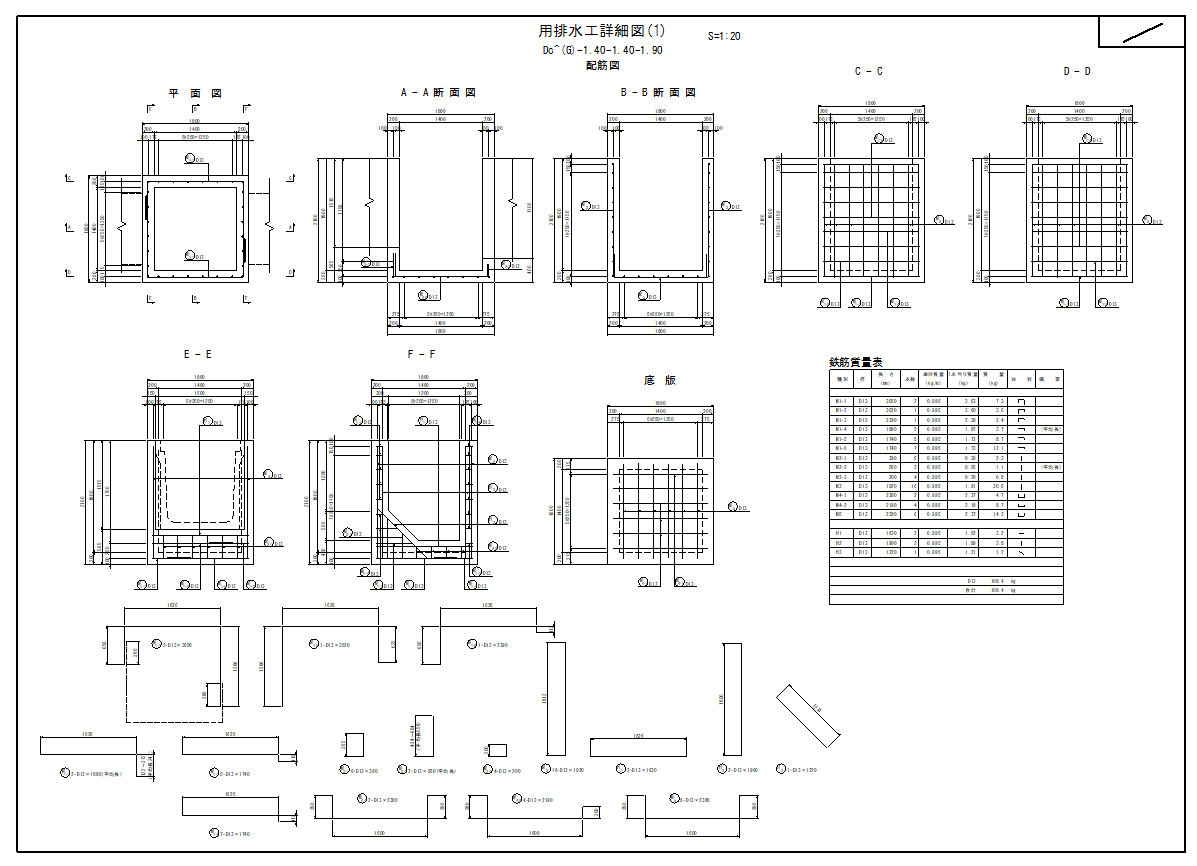

人孔・集水桝

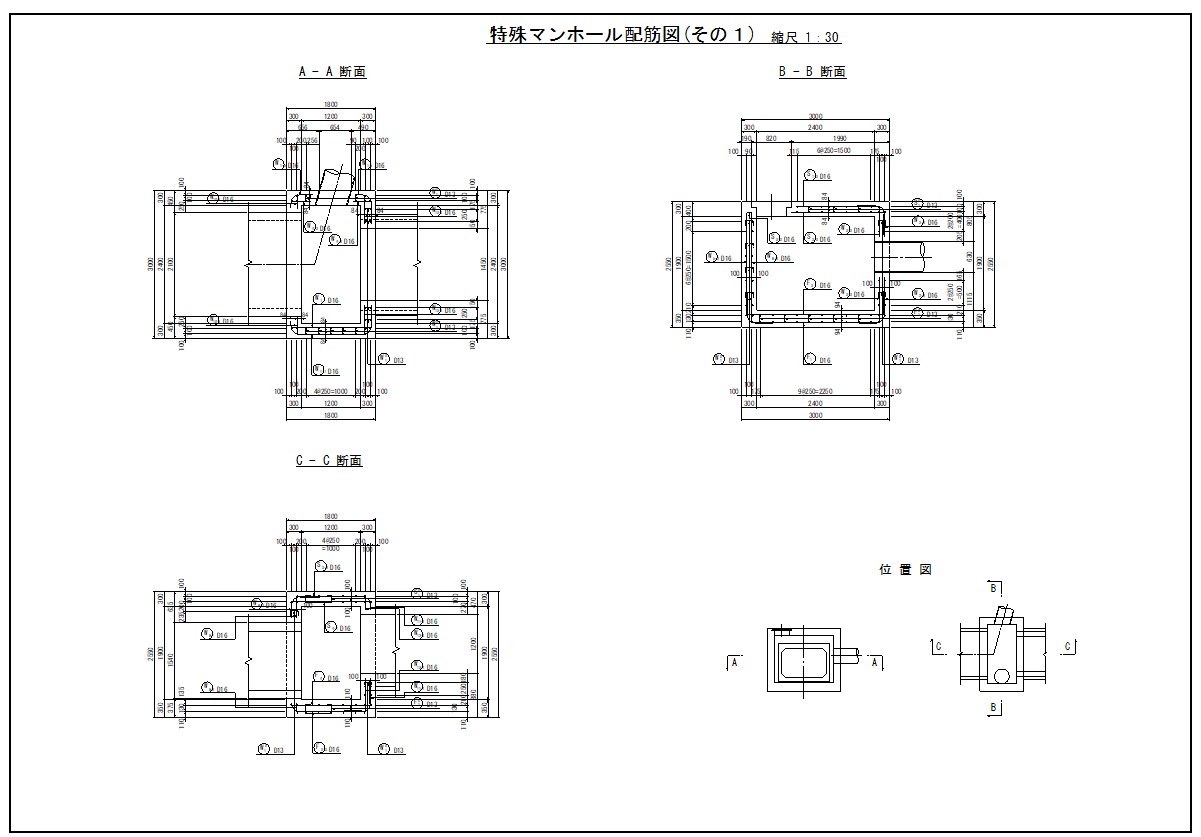

特殊人孔1

特殊人孔2

集水桝

擁壁

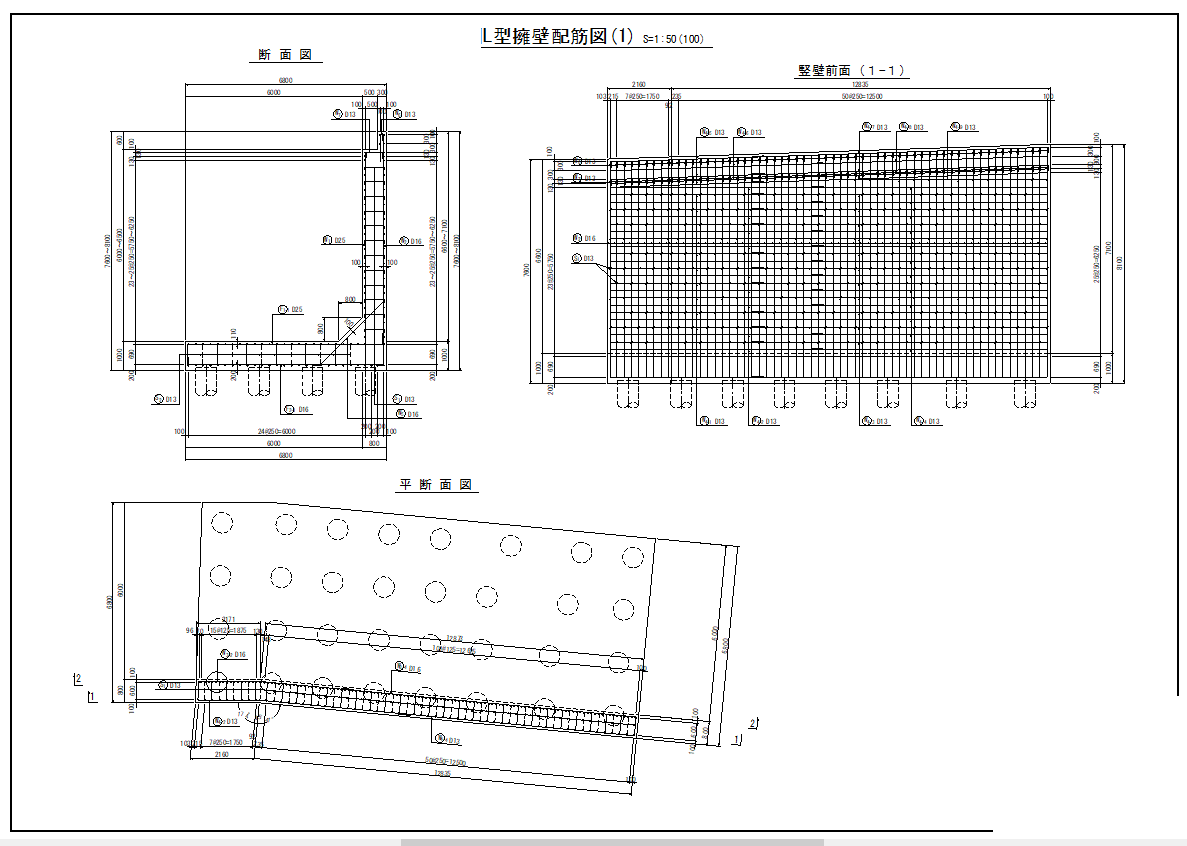

L型擁壁（道路）

L型擁壁（宅造）

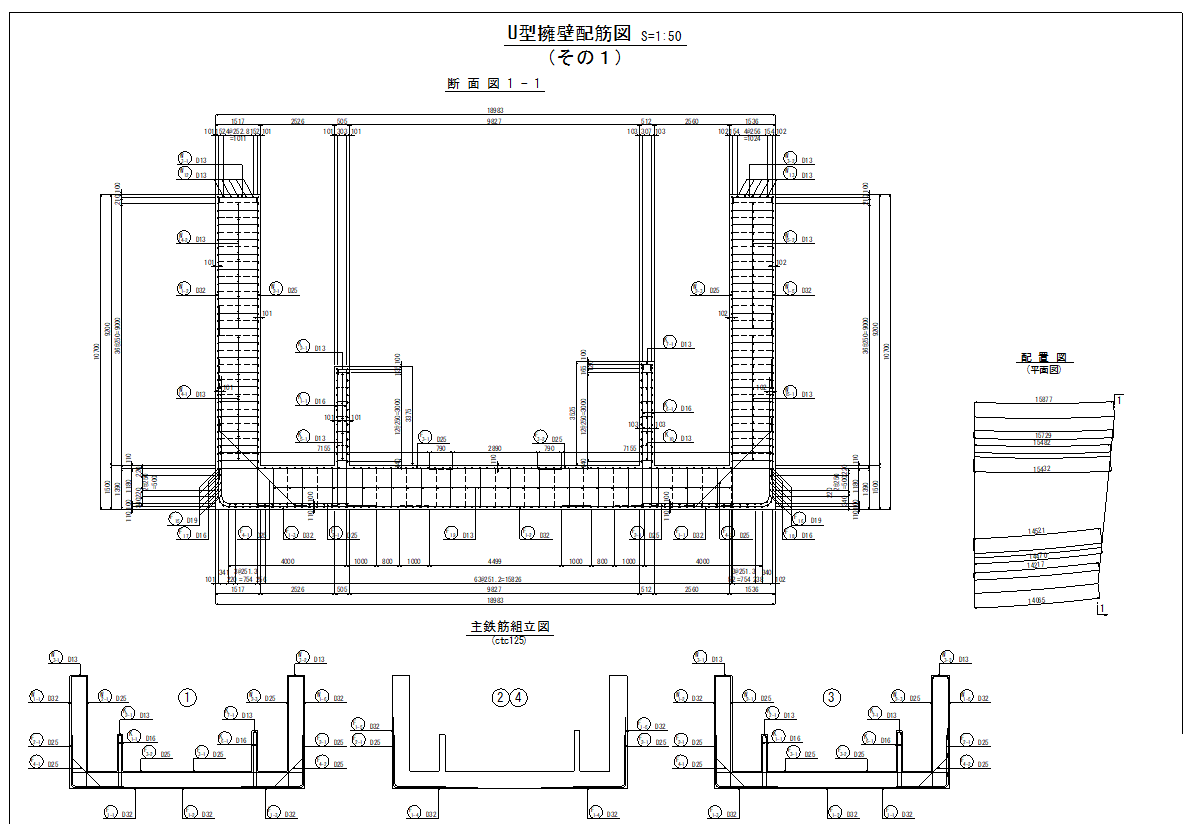

U型擁壁

杭

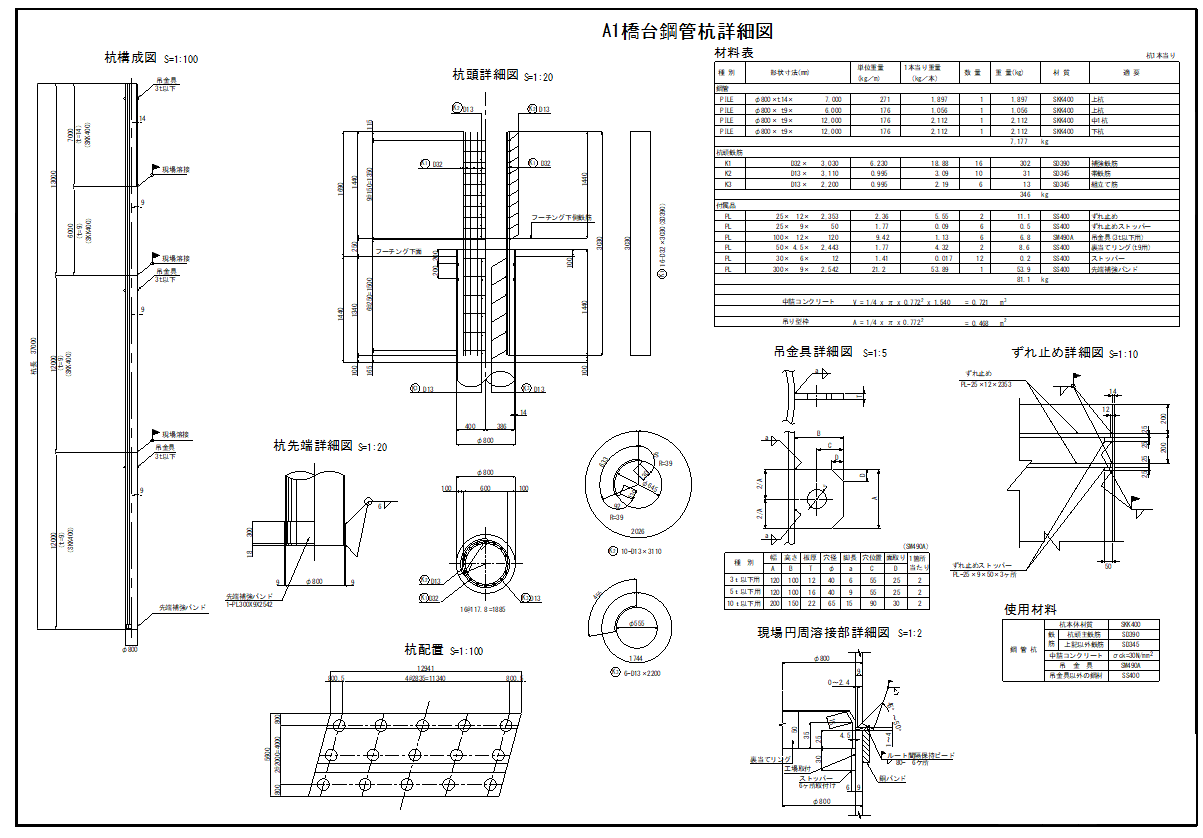

鋼管杭

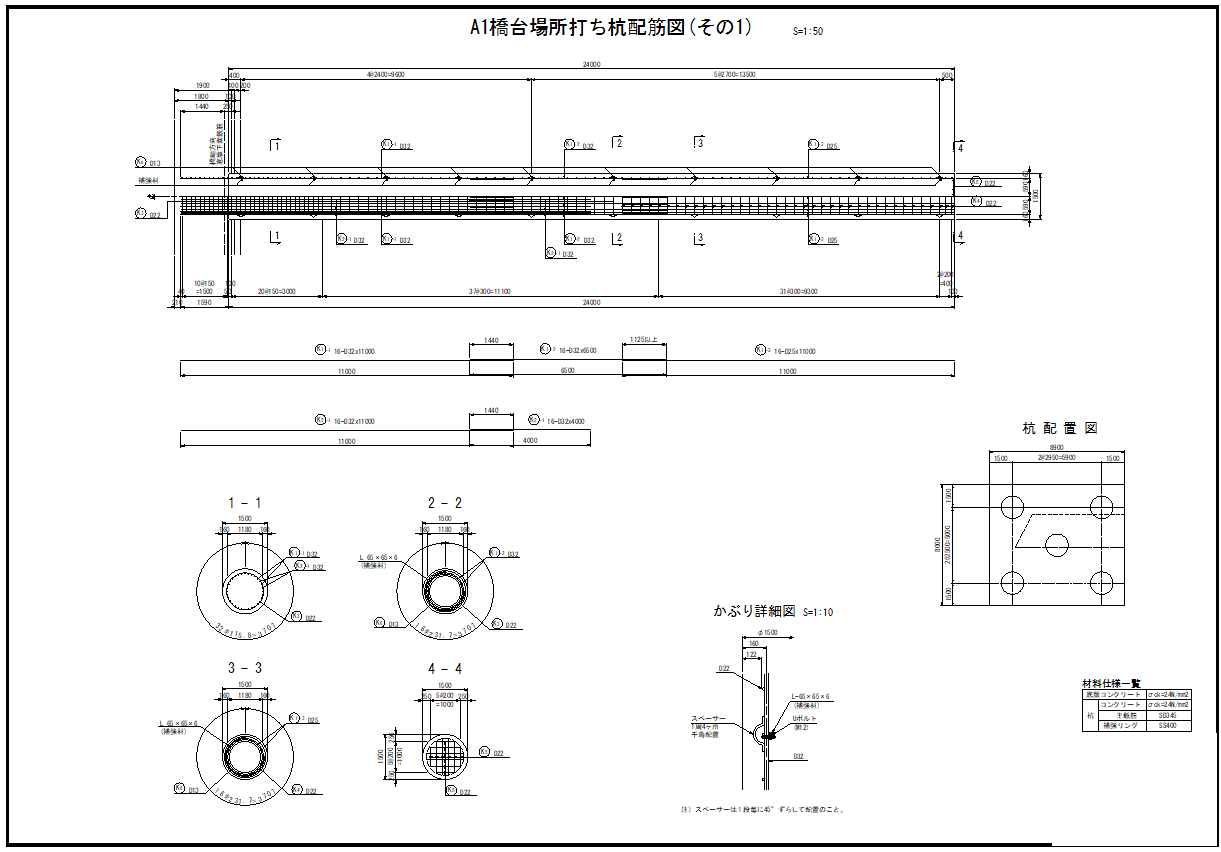

場所打ち杭

深礎杭

プレキャスト製品

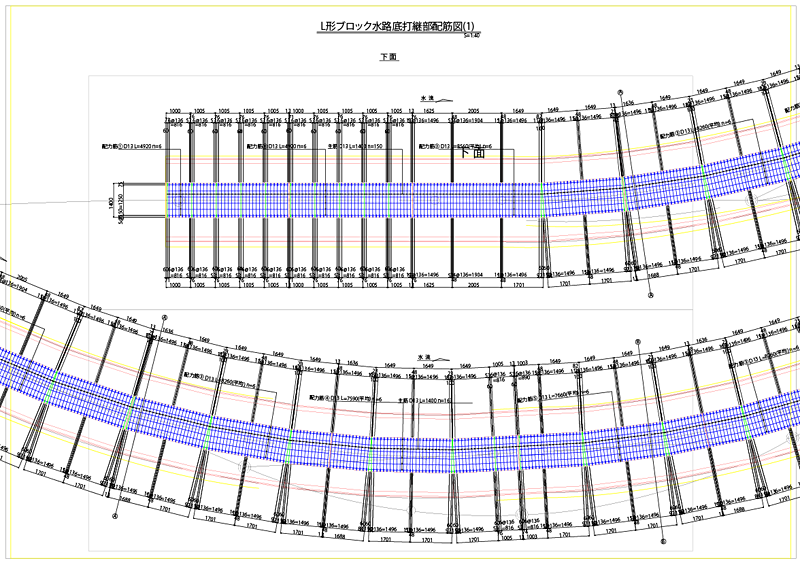

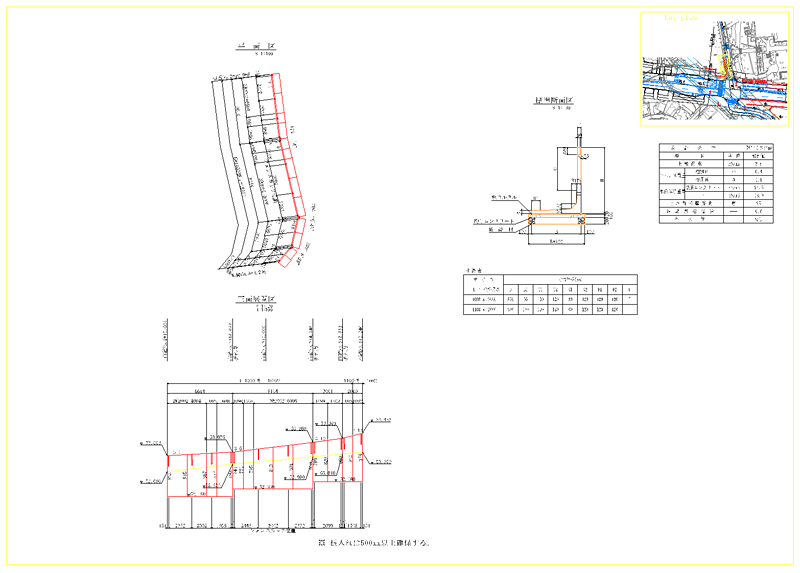

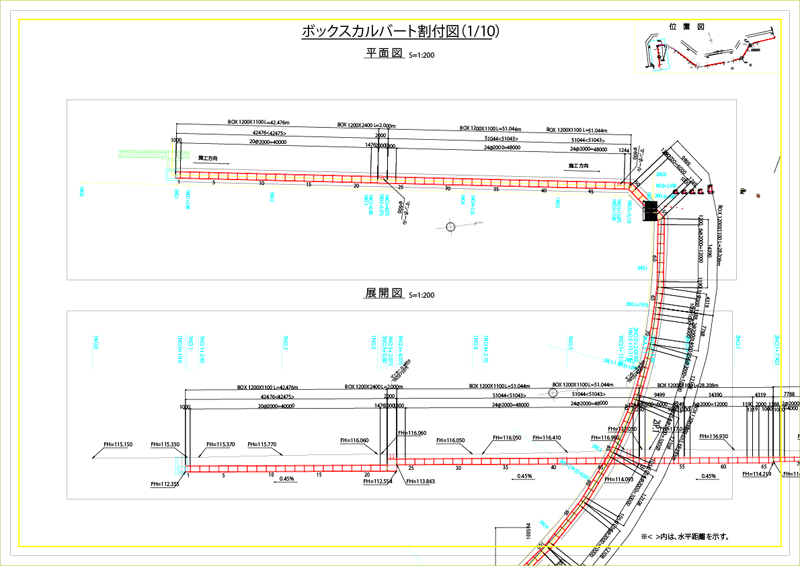

BOX割付図	L型水路底版現場打	Ｌ形擁壁割付図

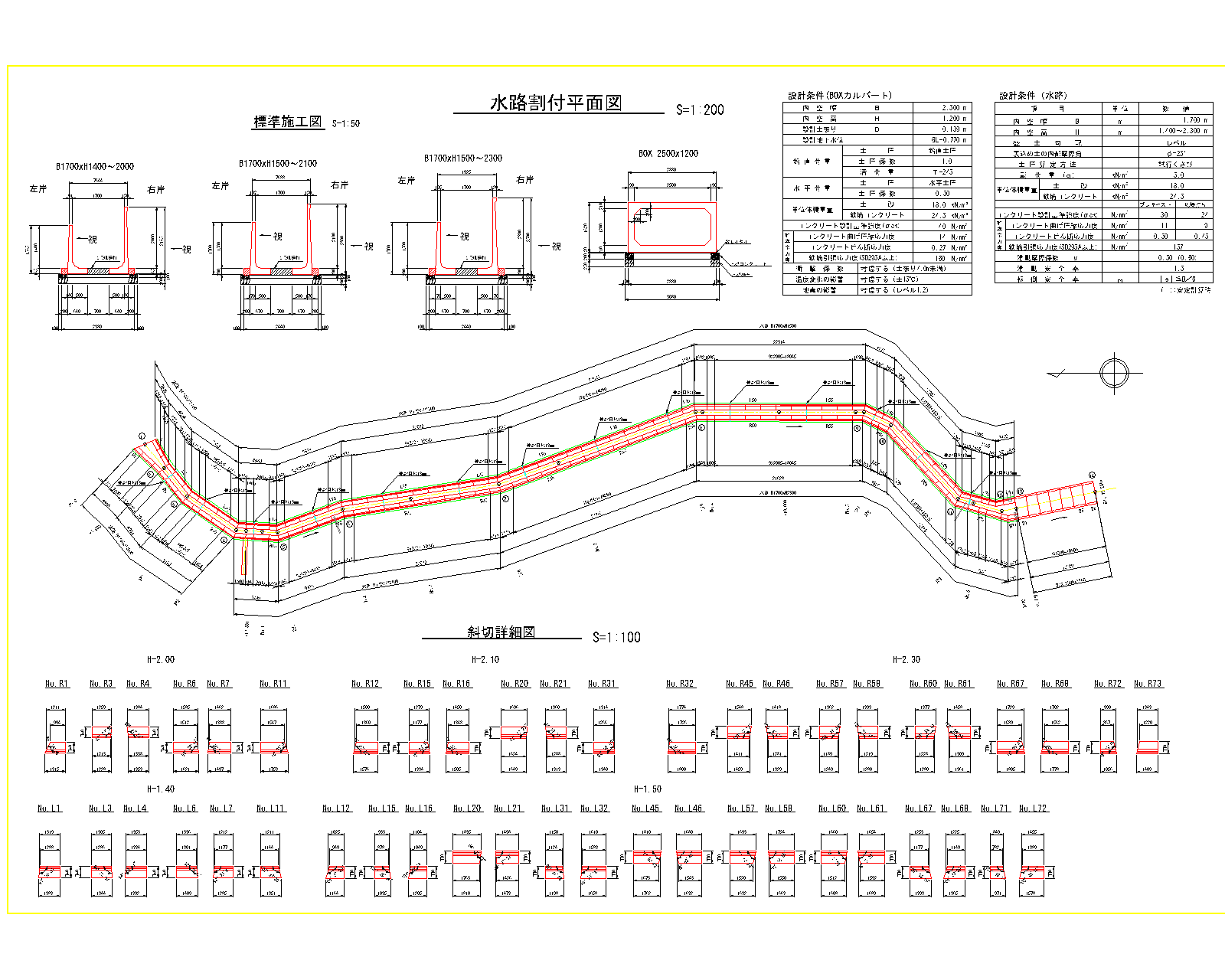

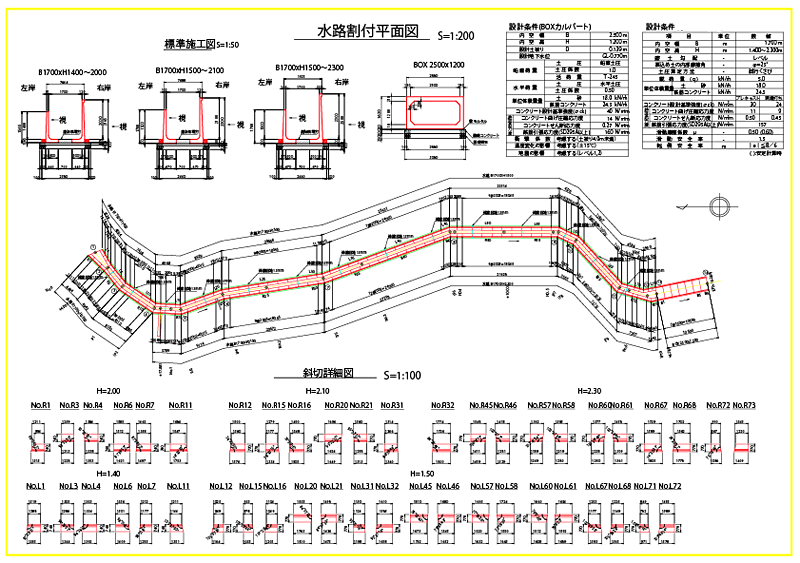

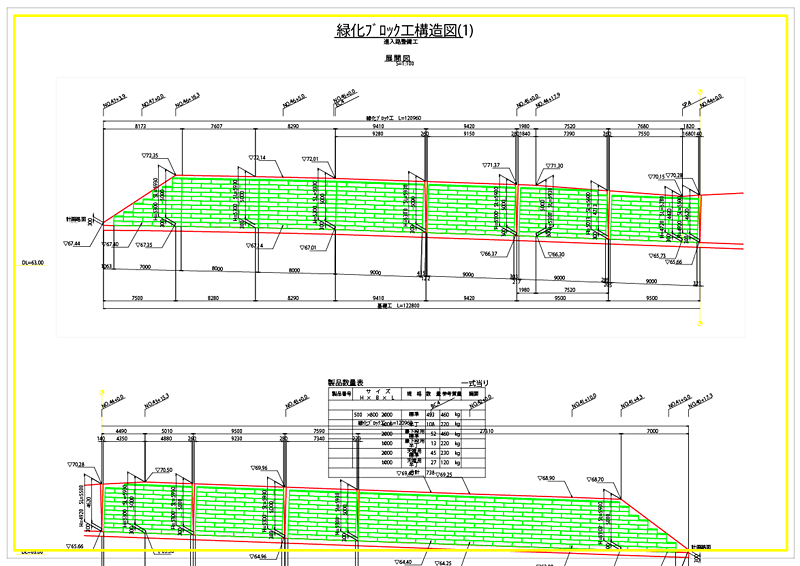

水路製品割付図	ブロック積擁壁展開図2

図面デジタル化・トレース

紙データのスキャニング作業、デジタル化　
図面のトレース作業
